Как правильно заливать масло в насосы WRY
Центробежные насосы для горячих масел ZY Technology WRY
Насосы из углеродистой стали для масел до 350 °C
От 1 до 350 м3/час
Напор до 8 бар
0,37 - 75 кВт
Темп. до + 350 °С
Цена от 43 994 ₽
Центробежные насосы ZY Technology WRY с естественным воздушным охлаждением применяются для перекачки горячих масел с температурой до +350 °C. Перекачиваемая жидкость должна быть чистой, без твердых включений (без песка, окалины, ржавчины и прочих частиц). Подробнее
Загружаем товары…
Центробежный насос для горячих масел ZY Technology WRY 20-20-100
Макс. расход (м³/час)
1.2
Макс. давление (м.в.ст.)
11
Рабочая точка
1 м³/час при 10 м.в.ст.
Мощность (кВт)
0.37
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
20
Макс. расход 1.2 м³/час. Макс. давление 11 м.в.ст.. Рабочая точка 1 м³/час при 10 м.в.ст.. Мощность 0.37 кВт. Макс. темп. жидкости 350 °C. Входной патрубок 20 мм.
43 994 ₽
3 743 ¥
Центробежный насос для горячих масел ZY Technology WRY 20-20-125
Макс. расход (м³/час)
1.8
Макс. давление (м.в.ст.)
25
Рабочая точка
1.5 м³/час при 22 м.в.ст.
Мощность (кВт)
0.75
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
20
Макс. расход 1.8 м³/час. Макс. давление 25 м.в.ст.. Рабочая точка 1.5 м³/час при 22 м.в.ст.. Мощность 0.75 кВт. Макс. темп. жидкости 350 °C. Входной патрубок 20 мм.
43 994 ₽
3 743 ¥
Центробежный насос для горячих масел ZY Technology WRY 25-25-160
Макс. расход (м³/час)
4
Макс. давление (м.в.ст.)
30
Рабочая точка
3 м³/час при 27 м.в.ст.
Мощность (кВт)
1.5
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
25
Макс. расход 4 м³/час. Макс. давление 30 м.в.ст.. Рабочая точка 3 м³/час при 27 м.в.ст.. Мощность 1.5 кВт. Макс. темп. жидкости 350 °C. Входной патрубок 25 мм.
56 936 ₽
4 844 ¥
Центробежный насос для горячих масел ZY Technology WRY 32-32-160
Макс. расход (м³/час)
7
Макс. давление (м.в.ст.)
31
Рабочая точка
6 м³/час при 28 м.в.ст.
Мощность (кВт)
1.5
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
32
Макс. расход 7 м³/час. Макс. давление 31 м.в.ст.. Рабочая точка 6 м³/час при 28 м.в.ст.. Мощность 1.5 кВт. Макс. темп. жидкости 350 °C. Входной патрубок 32 мм.
57 844 ₽
4 921 ¥
Центробежный насос для горячих масел ZY Technology WRY 40-25-160
Макс. расход (м³/час)
12
Макс. давление (м.в.ст.)
31
Рабочая точка
10 м³/час при 28 м.в.ст.
Мощность (кВт)
2.2
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
40
Макс. расход 12 м³/час. Макс. давление 31 м.в.ст.. Рабочая точка 10 м³/час при 28 м.в.ст.. Мощность 2.2 кВт. Макс. темп. жидкости 350 °C. Входной патрубок 40 мм.
58 679 ₽
4 992 ¥
Центробежный насос для горячих масел ZY Technology WRY 50-32-160
Макс. расход (м³/час)
15
Макс. давление (м.в.ст.)
32
Рабочая точка
12.5 м³/час при 30 м.в.ст.
Мощность (кВт)
3
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
50
Макс. расход 15 м³/час. Макс. давление 32 м.в.ст.. Рабочая точка 12.5 м³/час при 30 м.в.ст.. Мощность 3 кВт. Макс. темп. жидкости 350 °C. Входной патрубок 50 мм.
76 813 ₽
6 535 ¥
Центробежный насос для горячих масел ZY Technology WRY 50-32-200
Макс. расход (м³/час)
22
Макс. давление (м.в.ст.)
52
Рабочая точка
18 м³/час при 40 м.в.ст.
Мощность (кВт)
5.5
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
50
Макс. расход 22 м³/час. Макс. давление 52 м.в.ст.. Рабочая точка 18 м³/час при 40 м.в.ст.. Мощность 5.5 кВт. Макс. темп. жидкости 350 °C. Входной патрубок 50 мм.
101 849 ₽
8 665 ¥
Центробежный насос для горячих масел ZY Technology WRY 50-32-200A
Макс. расход (м³/час)
19
Макс. давление (м.в.ст.)
34
Рабочая точка
16 м³/час при 32 м.в.ст.
Мощность (кВт)
4
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
50
Макс. расход 19 м³/час. Макс. давление 34 м.в.ст.. Рабочая точка 16 м³/час при 32 м.в.ст.. Мощность 4 кВт. Макс. темп. жидкости 350 °C. Входной патрубок 50 мм.
94 743 ₽
8 060 ¥
Центробежный насос для горячих масел ZY Technology WRY 50-32-250
Макс. расход (м³/час)
16
Макс. давление (м.в.ст.)
86
Рабочая точка
12.5 м³/час при 80 м.в.ст.
Мощность (кВт)
11
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
50
Макс. расход 16 м³/час. Макс. давление 86 м.в.ст.. Рабочая точка 12.5 м³/час при 80 м.в.ст.. Мощность 11 кВт. Макс. темп. жидкости 350 °C. Входной патрубок 50 мм.
166 744 ₽
14 185 ¥
Центробежный насос для горячих масел ZY Technology WRY 65-40-200
Макс. расход (м³/час)
35
Макс. давление (м.в.ст.)
51
Рабочая точка
30 м³/час при 48 м.в.ст.
Мощность (кВт)
7.5
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
65
Макс. расход 35 м³/час. Макс. давление 51 м.в.ст.. Рабочая точка 30 м³/час при 48 м.в.ст.. Мощность 7.5 кВт. Макс. темп. жидкости 350 °C. Входной патрубок 65 мм.
109 319 ₽
9 300 ¥
Центробежные насосы для горячих масел ZY Technology WRY - справочная информация

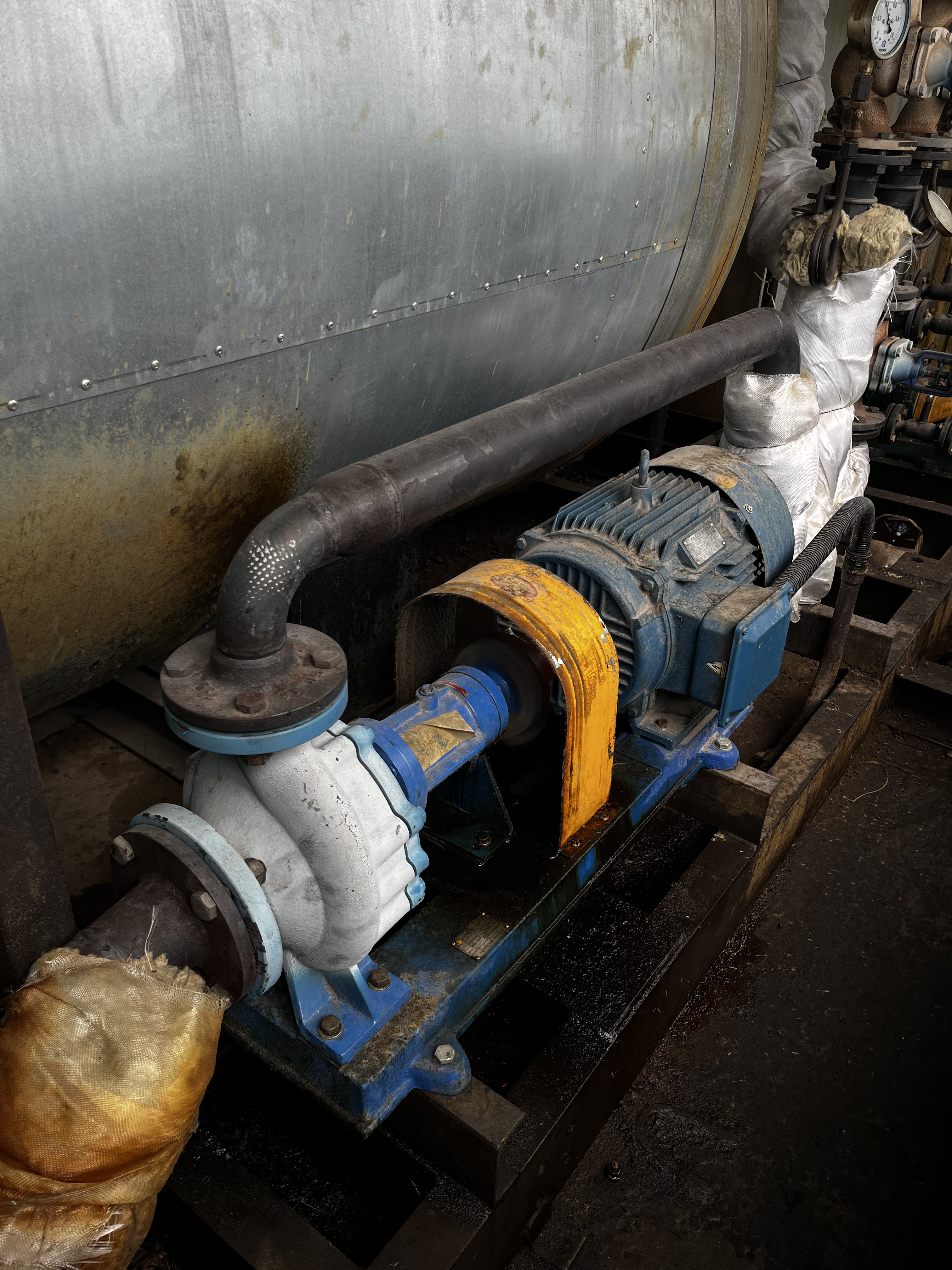

Центробежные насосы ZY Technology WRY с естественным воздушным охлаждением применяются для перекачки горячих масел с температурой до +350 °C. Перекачиваемая жидкость должна быть чистой, без твердых включений (без песка, окалины, ржавчины и прочих частиц). По конструкции насосы относятся к консольным, то есть насосная часть и двигатель расположены на единой раме и соединены с помощью муфты. Такая особенность позволяет независимо друг от друга заменять только насосную часть или только двигатель.
Конструктивные особенности линейки WRY
Для того, чтобы насосы WRY могли длительное время работать с раскаленной жидкостью, в них предусмотрены следующие особенности конструкции:
- На выходе из рабочей камеры установлено дополнительное высокотемпературное уплотнение вала из PTFE. Оно позволяет минимизировать протечки раскаленной жидкости в промежуточную камеру насоса (радиатор).
- Промежуточная камера позволяет эффективно отводить тепло, тем самым значительно снижается температура в зоне механического уплотнения.
- Масло в радиаторе обеспечивает смазку динамических уплотнений и подшипников, а также охлаждает их.
Благодаря таким решениям температура в зоне механического уплотнения не превышает 100 °C.
Кроме вышеперечисленных особенностей конструкции, насосы серии WRY имеют еще 1 преимущество: корпус насоса выполнен из высокотемпературного сплава углеродистой стали. Соответственно он более прочный по сравнению с корпусом из чугуна. При высоких температурах еще и более долговечный.
Расшифровка обозначения насосов WRY
Для примера расшифруем маркировку насоса WRY 40-25-160
WRY – линейка насосов для горячего масла из нержавеющей стали
40 – диаметр входного патрубка (в миллиметрах)
25 – диаметр выходного патрубка (в миллиметрах)
160 – диаметр рабочего колеса (в миллиметрах).
Условия эксплуатации
- Температура окружающей среды от минус 30 до +45 °C.
- Температура перекачиваемой жидкости -20 °C ~ 350 °C.
- Вес трубопроводов не должен передаваться на насос. Если к насосу подключаются длинные и тяжелые трубопроводы, предусмотрите для них необходимые опоры и подвесы.
Материалы конструкции
Насосы серии WRY изготовлены из следующих материалов:
- Корпус - углеродистая сталь 20 (cast steel 20).
- Рабочее колесо и вал – термозакаленная сталь Cr35.
- Сальниковая набивка из графита/PTFE.
- Механическое уплотнение из карбида кремния (SiC) с уплотнительными кольцами из FPM (Viton).
